レベラー

>PF シリーズ

表記法

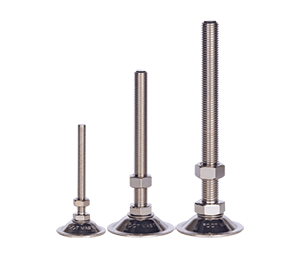

PF シリーズ

      • 재질

      • 高品質ボルトの使用により、衝撃への損傷が少なく、曲がったりしなく、各種固定装置に使用されています。
        精密加工された構造は、揺れや偏荷重によって発生したコンコイドのつぶれや破損のリスクを最小限に抑えます。
        各種実験装備、コンベヤ、医療設備などに使用されています。

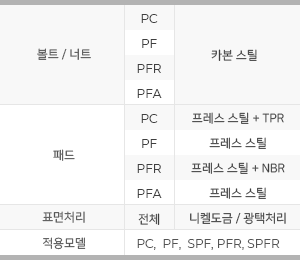

      • ● ボルト/ナット
        ㆍカーボンスチール
        ● パッド
        ㆍプレススチール
        ● 表面処理
        ㆍニッケルメッキ / 光沢処理

      • 재질

      • 高品質ボルトの使用により、衝撃への損傷が少なく、曲がったりしなく、各種固定装置に使用されています。
        精密加工された構造は、揺れや偏荷重によって発生したコンコイドのつぶれや破損のリスクを最小限に抑えます。
        各種実験装備、コンベヤ、医療設備などに使用されています。

  • 諸元表
  • 図面ダウンロード
  • オプション
  • お問い合わせ

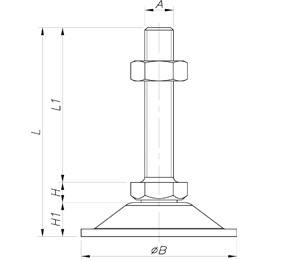

モデル  規格 材質 許容荷重
(kg/4PCS)
L1  L  H1 H  B  A  ボルト/ナット  パッド
PF-8 40 57 10.5
 6.5 Ø37
 M8x1.25
 Carbon Steel Pressed Steel

 200
80 97
PF-10 60 81 13.5 8 Ø54 M10x1.5 300
100 121
PF-12 60 82 9 M12x1.75 500
90 112
120 142
150 172
PF-16
 50 79 17 11 Ø74 M16x2.0 Carbon Steel
 Pressed Steel

 800
80 109
100 129
130 159
150 179
180 209
200 229
PF-20 100 131 14 M20x2.5 1000
130 161
150 181
180 211
200 231



Meterial Surface Treatment
Carbon & Pressed Steel Ni Plated
